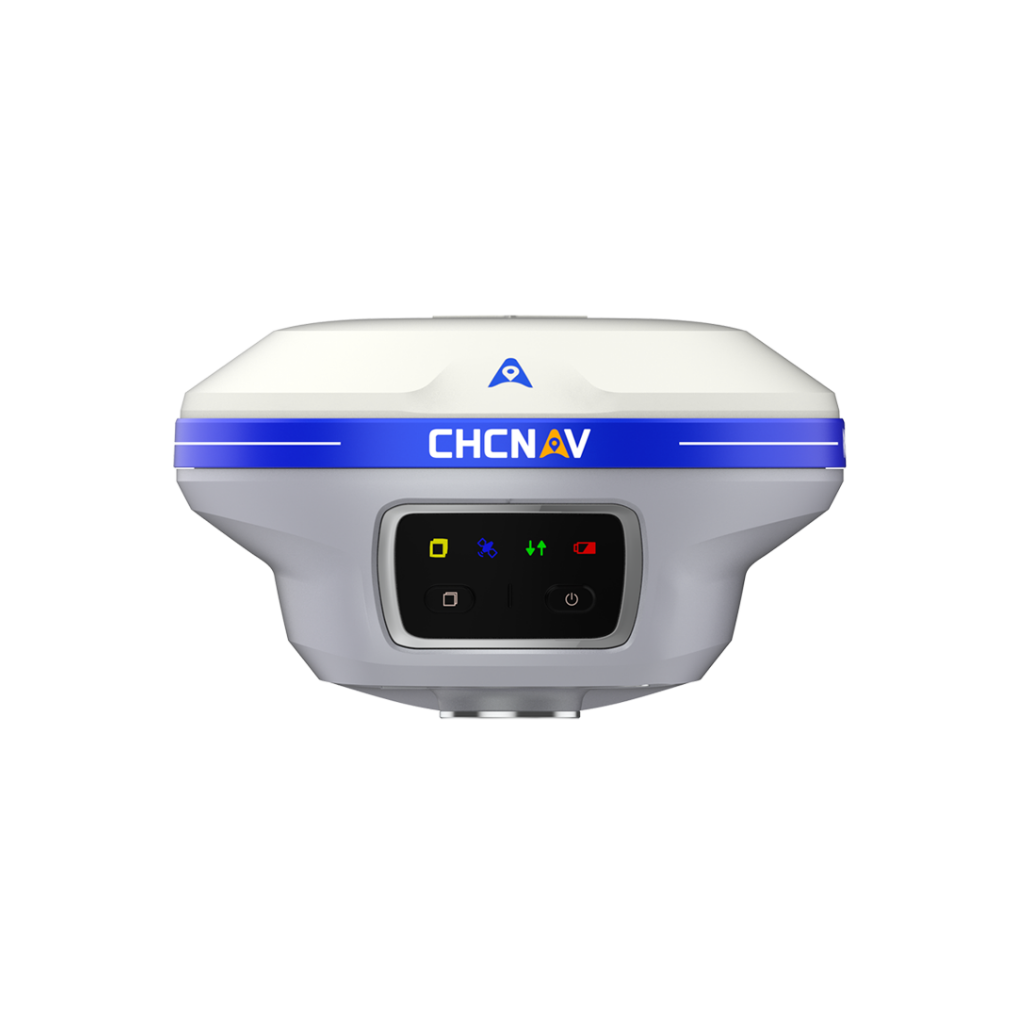

华测 X15
产品型号:X15 RTK
产品产地:上海
发布日期:2023-07-28
浏览次数:
  • 详细资料
  • 规格参数
  • 包装

X15 RTK是集成了华测视频摄影测量技术的一款新品,支持视频测量和三维建模,快速从实景视频中高效批量获取高精度三维坐标,实现所见即所测,走着就能测。支持AR实景导航和沉浸式实景三维放样,放点不迷路,一杆放到位,效率提升了50%。升级了对中杆防呆设计,配合跟随放样,放样底图跟着人旋转,第一视角看导航,不用费劲认方向、识距离。升级了华测一张网™和云端同源2.0算法,固定率提升到了96%。支持无感超级惯导,无需初始化,点到即测,精度可靠。同时支持无网续测,网络中断能测。










项目内 容指 标

卫星跟踪

卫星系统

GPS+BDS+Glonass+Galileo+QZSS,
支持北斗三代,支持五星二十一频点

卫星跟踪【1】

BDS: B1I,B2I,B3I,B1C,B2a,B2b*
GPS: L1C/A,L1C,L2C,L2P,L5
GLONASS: G1,G2,G3
Galileo: E1,E5a,E5b,E6*
QZSS: L1C/A,L1C,L2C,L5
IRNSS: L5*
SBAS: L1C/A*

通道数

1408

初始化可靠性

99.99%

无网续测

支持

信号捕获灵敏度

典型值-162dbm,捕获弱信号能力更强

精度【2】

静态精度

平面精度:±(2.5mm + 0.5×10-6×D)mm
高程精度:±(5mm + 0.5×10-6×D)mm

RTK精度

平面精度:±( 8mm + 1×10-6×D)mm
高程精度:±(15mm + 1×10-6×D)mm

倾斜补偿精度

8mm + 0.3 mm/° tilt (30°内精度<2.5cm)

视频测量精度

典型2~4cm ,测量距离2~15米

GNSS+惯导

IMU更新率

200Hz

倾斜角度

0-60°

无感超级惯导

无需初始化,惯导初始化完成后不会退出

用户交互

指示灯

1个卫星灯+1个差分数据灯+1个静态指示灯+1个电源灯

按键

静态切换键+电源/确认键

web网页

支持PC/手机端网页

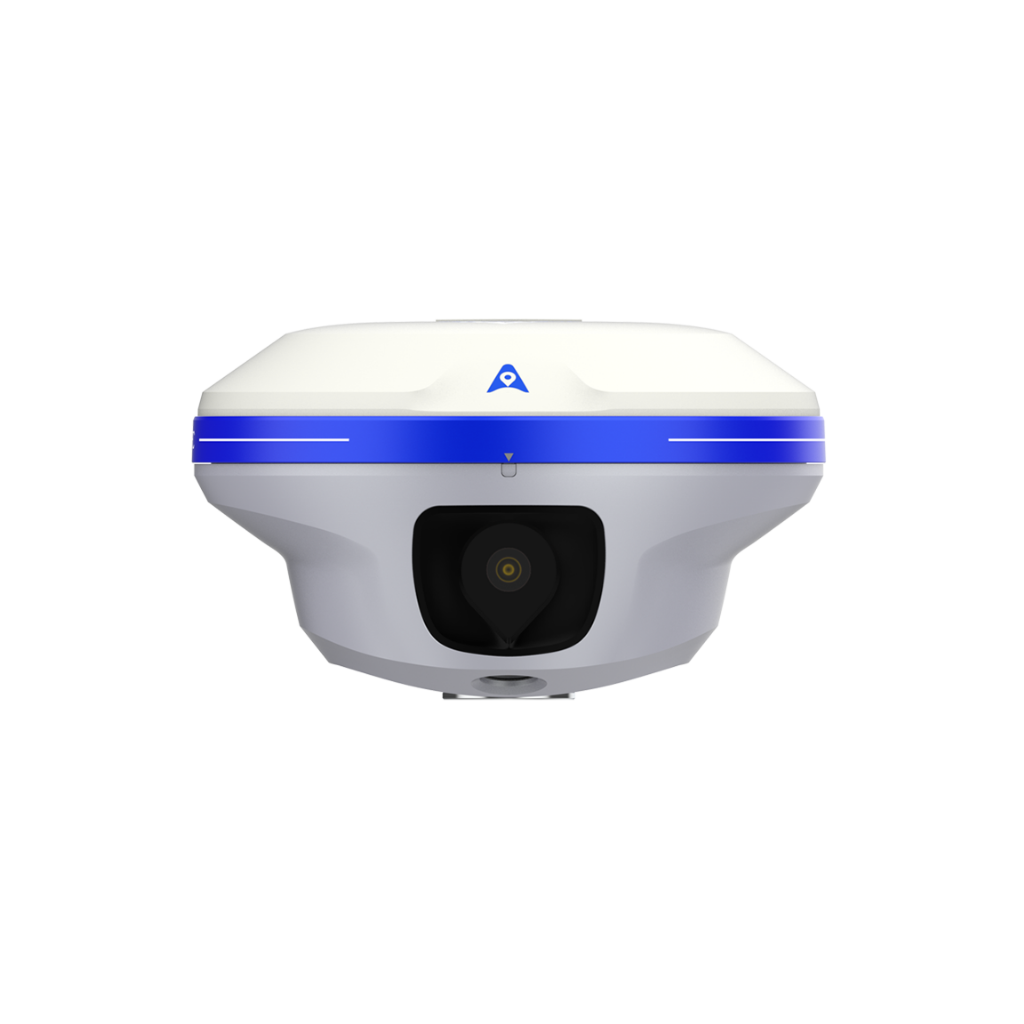

摄像头

特色功能【3】

视频测量,效率提升60%*

三维建模,内外业效率翻倍*

AR实景导航,放点不迷路
视觉放样,一杆放到位

像素

2MP&5MP

帧率

25Hz

视场(H,V)

75°,75°

照度

星光级摄像头,OmniPixel 3-GS技术;
0.01lux照度下保持全彩画面

物理特性

尺寸

Φ133.5mm*80mm

重量

725g(含电池)

材质

镁合金

工作温度

-45℃~+75℃

存储温度

-55℃~+85℃

防水防尘

IP68(防30分钟水下1米浸泡)

防撞击

IK08(受到2.5公斤钢制撞锤同等的机械冲击力而不损坏、抗3米跌落)

防冷凝

100%

电气性能【4】

电池

移动站典型续航16h以上

快充

支持快充,充电1小时,恢复60%电量

外接供电

DC  5-12V

存储

8GB ,支持外部扩展128G(U盘/TF卡)

数据输出

差分数据

RTCM2.X、RTCM3.X、CMR、CHC516

定位数据

NMEA-0183

静态数据

HCN、RINEX 2.11、RINEX3.02

数据通讯

无线连接

支持NFC,支持蓝牙、Wi-Fi触碰闪连接收机

Wi-Fi

Wi-Fi  IEEE 802.11a/b/g/n/ac

蓝牙

 5.0 & 4.2 +EDR,向下兼容

网络模块

手簿支持4G全网通

电台

内置单收电台,支持华测/TT450/透明传输协议,兼容市面主流型号电台协议

高级功能

在线升级

支持远程推送接收机升级

一键匹配

支持手簿软件一键匹配基站数据

一键固定

自带CORS账号,开机就能固定

智能服务

支持华测云服务,提供云存储、功能码分享

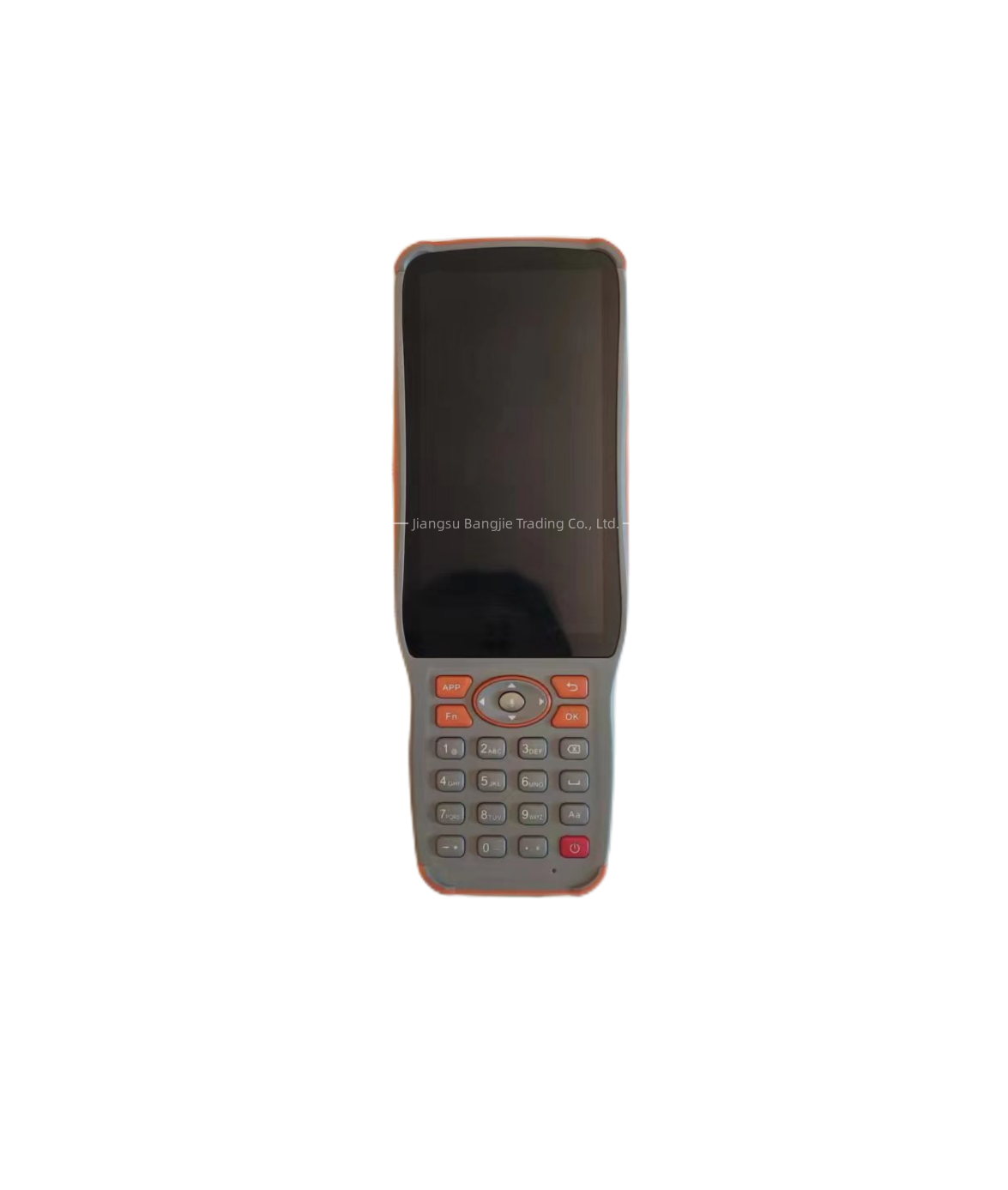

控制手簿

型号

HCE700安卓测量手簿

操作系统

Android 12

CPU

八核2.3GHz处理器

网络

4G全网通,内置eSIM赠送三年测绘流量

液晶屏

5.5’高清显示屏

电池【4】

续航20小时及以上

防水防尘

IP68


扩展存储

支持TF卡 256G


备注:

【1】带*频点可通过固件升级支持。

【2】精度和可靠性会受到多路径、障碍物、卫星几何位置和大气条件等外界条件影响而变,建议把仪器架设在开阔、无明显电磁干扰和多路径环境的地方。基线长于30公里时候需要精密星历,可能需要长达24小时的观测时间,才能达到高精度静态规范的指标。强烈震动、急速旋转、不规范操作可能会影响惯导精度。

【3】带*功能通过功能码开通。

【4】续航时间与工作环境、工作温度、工作模式有关,当前为标准工作条件。

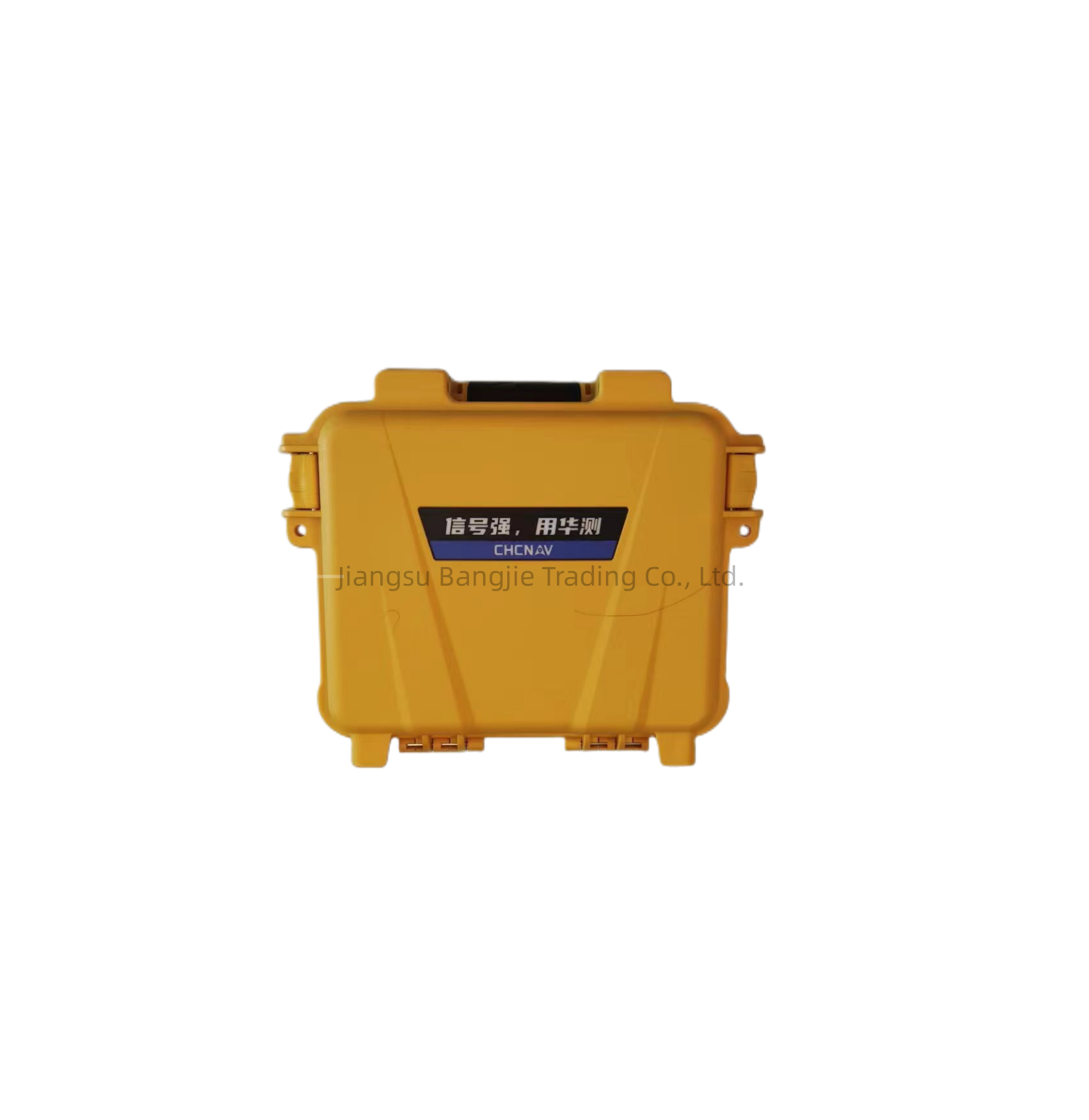

纸纤维箱
