思拓力 S6II RTK
产品型号:S6II RTK
产品产地:广州
发布日期:2023-07-28
浏览次数:
  • 详细资料
  • 规格参数
  • 包装

S6IIA基站型RTK,告别繁杂,专为做更好的基准站⽽⽣。打破以往架设基准站的束缚,不需要笨重的蓄电池,细⻓的天线配件,和外置电台等。13600mAh⼤容量电池,满⾜每天续航时间需求;7W内置收发⼀体电台,作业距离轻松达到10公⾥;仪器箱全新设计,基准站和移动站⼀箱搞定,只需⼀⼈拎箱,轻便简行。此外,S6IIA 提供多项优化的智能基站服务,让基准站的设置与使⽤更简单,更便捷。

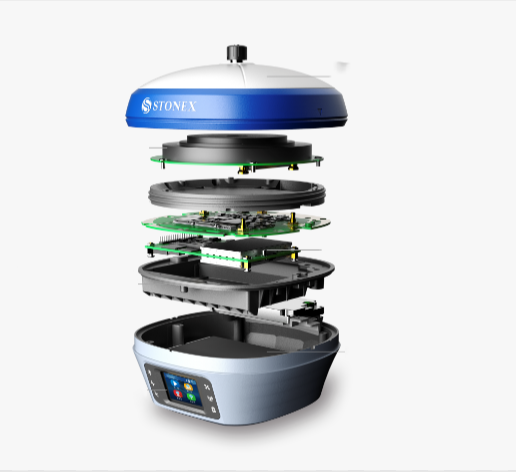

优秀品质由内而生


    第四代惯导倾斜测量



    免校正,无需气泡对中,不受电磁干扰

    扛杆即测,点到即可,作业效率显著提升

    让测量与放样在行走间不知不觉“无感”完成



    7W 收发一全协议电台



    真正全兼容全互通内置电台(支持南方、中海达、华测、天宝、徕卡、拓普康等品牌

    7+2400个电台通道,频率随性设置,信道检测主动识别干扰,选择优质信道

    移动站也能作为“ 信号路由器 ”,电台和网络中继,更远更自由





    一机多用秒变CORS



    利用外接GNSS天线接口

    除可完成RTK基础测量功能,还能作分体机

    满足工程机械、水上测量、CORS等行业应用





    1PPS高度时间尺度



    充分利用1PPS接口,可应用于需要精确时间同步以保证所有设施协同作业

    或是基于精确时间使用同一参数进行系统集成的场景





    高度集成组合天线



    GNSS天线、蓝牙、WiFi和4G全网通高度集成

    360°无死⻆天顶通信,有效保障信号传输质量

    减少内部串扰,极大提升设备可靠性和稳定性





    网络通信双重保障



    主机与簿均支持4G全网通,CORS专网和公网随时随需切换

    主辅天线分别支持不同频率,各种环境都能有效保障网络通信





    Trimble BD990强劲解算



    336通道,全星系,支持北斗三号及北斗卫星独立解算

    标配星链续航,遇到地面数据链中断仍能继续厘米级精度作业

    支持星站差分,思拓力全球星站解决方案直接获得CGCS2000坐标





    大容量存储及多重备份



    标配32G,可扩展500G,手簿存储、主机存储、云服务

    为原始数据、备份数据提供长达数年存储可能





    Base-Link智能基站技术



    通过手簿远程实时监测基站搜星质量、电量供应、设备姿态,意外情况发生即时警告,防止后续数据错误返工

    智能差分数据传输,自动选择质量最优的信号发送至移动站,排除弱信号与异常数据,避免测量成果不符合要求


彩页下载链接:

http://www.situoli.com/vancheerfile/files/2019/S6%E2%85%A1%E5%BD%A9%E9%A1%B5.pdf


项目

子项目

描述

G

N

S

S

性能

板卡型号

Trimble BD990

通道数

336

跟踪特性

BeiDou: B1/ B2/ B3

GPS: L1CA/ L2E/ L2C/ L5

GLONASS: L1CA/ L2CA/ L3CA

Galileo: E1/ E5A/ E5B/ E5AltBOC/ E6

IRNSS: L5

QZSS: L1CA/ L1SAIF/ L1C/ L2C/ L5/LEX

SBAS: L1CA/ L5

更新率

50Hz

静态精度

平面:±(2.5mm+0.5ppm)RMS

高程:±(5mm+0.5ppm)RMS

RTK精度

平面:±(8mm+1ppm)RMS

高程:±(15mm+1ppm)RMS

星站差分

RTX服务(选配)

平面精度:4cm     高程精度:8cm

支持CGCS2000框架转换

星链续航

标配XTRa,在差分信号断开时不影响RTK测量

惯导测量

补偿精度

8mm+0.3mm/°tilt(30°以内<2cm)

补偿?度

0—70°

惯导更新率

200Hz

系统配置

操作系统

Linux

内置存储

板载32G;TF卡扩展,最大支持500G

蓝牙

内置,V2.0 Class2/ V4.1 LE

WIFI

802.11 b/g

网络通讯

全网通4G

FDD LTE: B1/B3/B8

TDD LTE: B38/B39/B40/B41

TD-SCDMA: B34/B39   WCDMA: B1

CDMA 1x/EVDO: BC0   GSM: 900/1800MHz

电子气泡

支持

智能应用

智能应用

思拓力云服务,在线升级,智能自检,自动下载

数据;一机多用,CORS/RTK自由切换

增值应用

电台中继,网络中继

数据接口

5芯接口

用于连接外置电源及外挂电台

Type-C

用于充电和数据传输

SIM卡槽

NANO SIM卡

1PPS

用于脉冲信号输出

GNSS

用于外置GNSS天线接入

物理指标

尺寸

151mm×151mm×92mm

重量

1500g

环境性能

工作温度

-30℃ ~ +70℃

存储温度

-40℃ ~ +80℃

防水防尘

IP67

抗跌落

常温抗2米随杆跌落(硬木地面),1.2米自由跌落。

湿度

抗99%冷凝

电台

内置电台

第二代全球通,收发一体

通讯协议

TrimTalk,TrimMaskⅢ,PCC-EOT,PCC-GMSK

SATEL,Geotalk,SOUTH,Hi-Target

功率

6W(均值),7W(峰值)

频段

410-470MHz

通道

7个预设通道,2400个可自定义通道

人机交互

按键

单按键,用于启动关闭设备

显示屏

1.46寸彩色电容OLED触控,分辨率:320×240

语音

TTS语音播报

电气性能

电池

内置电池,7.2V  13600mAh

输入电压

9~28V DC

续航时间

18h(移动站)
