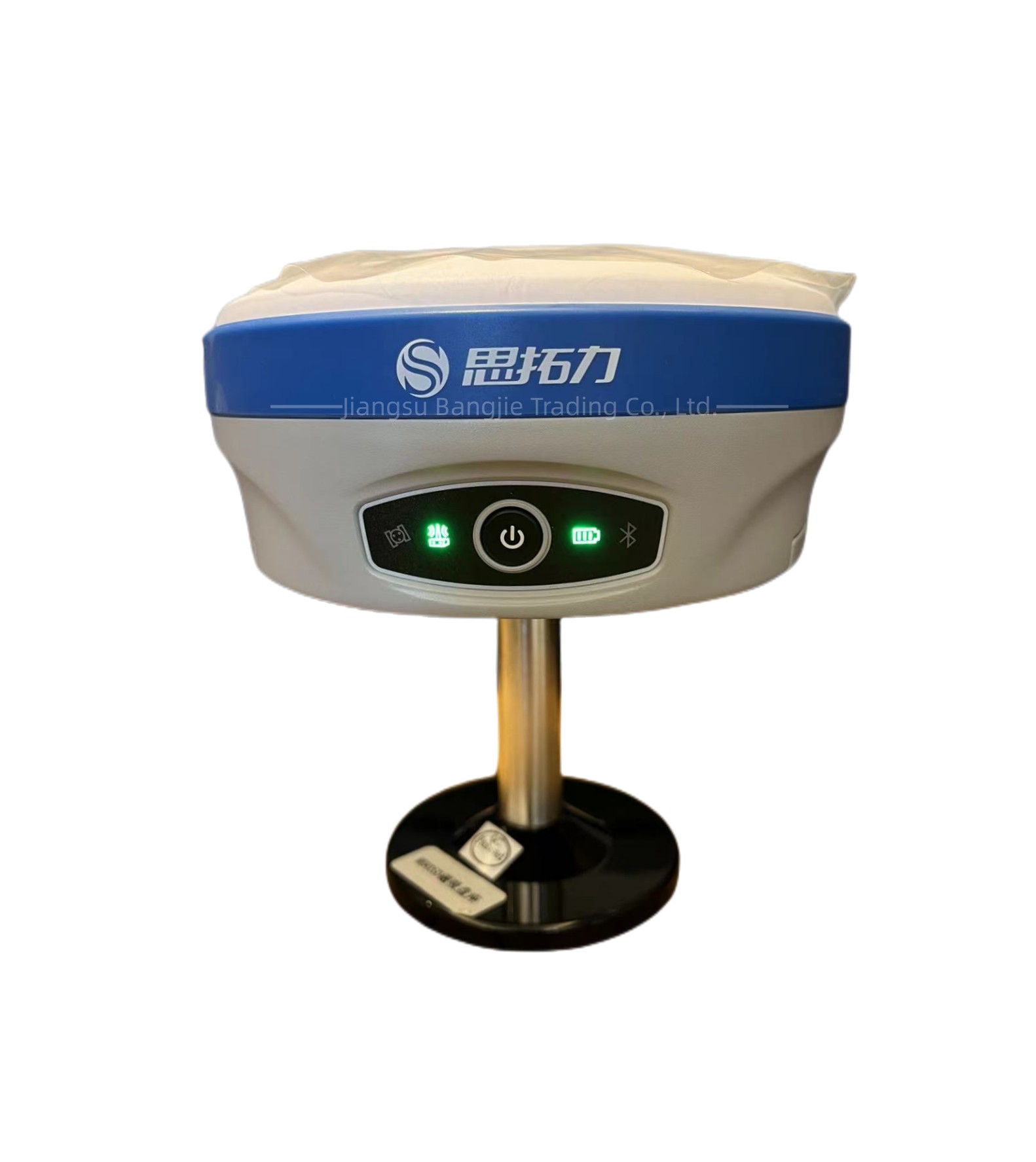

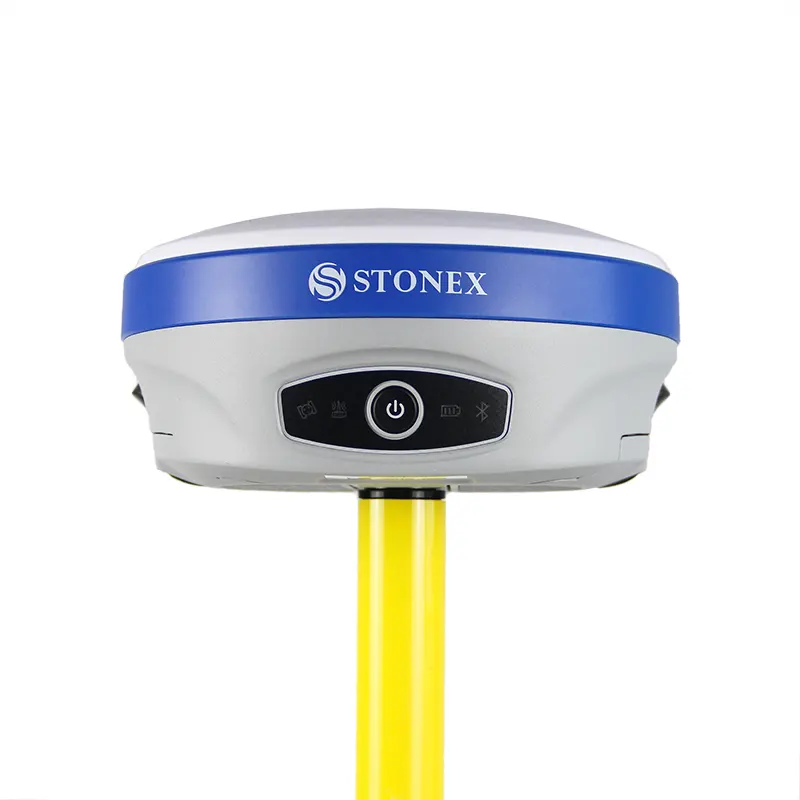

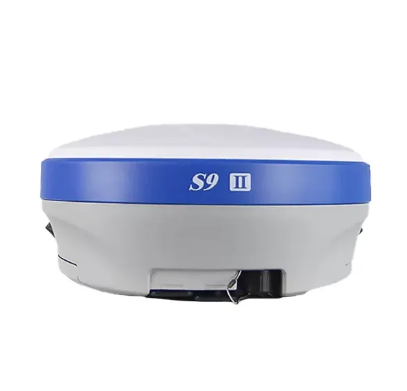

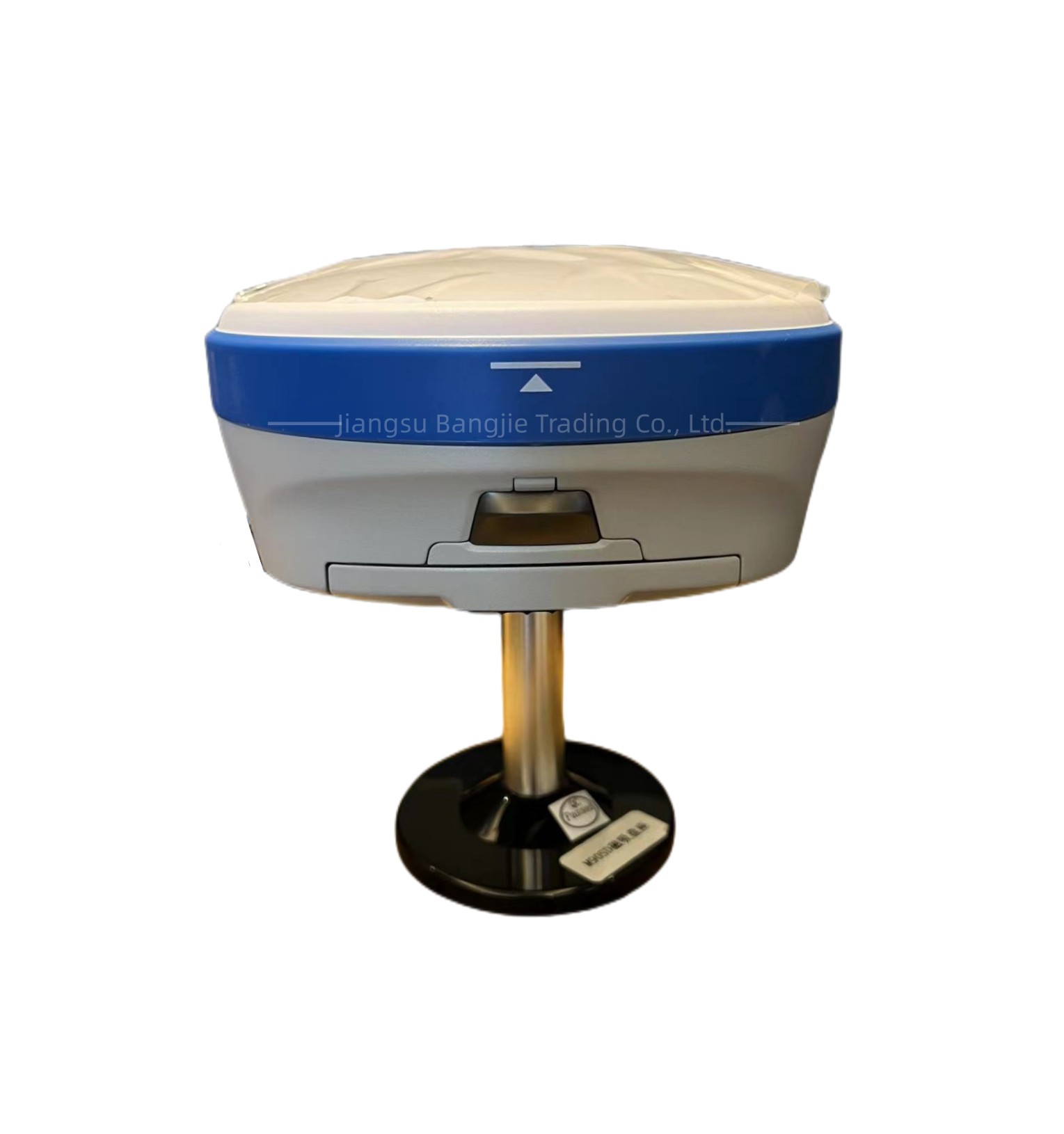

思拓力 S9II RTK
产品型号: S9II RTK
产品产地:广州
发布日期:2023-07-28
浏览次数:
  • 详细资料
  • 规格参数

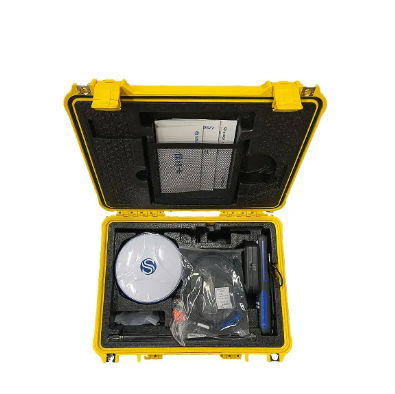

  • 包装

真正的全镁合金机身,独特的组合天线设计,支持热切换的双电池配置,还有第三代倾斜测量技术无需校准即可精准测量,4G全网通为智能操控提供快速保障……这些功能让S9Ⅱ更智能、更创新、更专业,铸就卓尔不凡的品质。



    全镁合金机身设计

    S9 II 所用材质进一步升级,机身壳体内外均采用高强度镁合金,做到了真正的全镁合金设计,更加轻巧、坚固、耐用的同时,内部元器件之间实现了完全无线化连接,整机更稳定可靠。



    全集成组合天线

    组合天线已成为思拓力第二代RTK产品的标配,GNSS天线、蓝牙模块、WiFi通讯模块、4G模块高度集成,即简化了设计,降低了维护,又能减少不同元器件之间的相互串扰,可靠性得到极大提升。360°无死角天顶信号通讯,进一步改善了设备间信号传输的质量与距离。eSIM技术:无需插卡即可使用CORS、网络1+N。



    双智能锂电池超长续航


    机载双智能锂电池,一键电量感知,更和手簿电池相互通用。自动切换供电,单块电池也能正常工作。支持电池热切换、热插拔,确保S9II永不断电。电池仓各自独立,提供多重保障,防止不慎跌落时出现电池盖脱落的情况。



    国际领先板卡,强劲解算“动力”


    板卡被视为RTK的“发动机”,S9II搭载国际领先的板卡引擎,提供强劲解算“动力”。336通道,不仅支持全星座,更是完整支持全系统---- 全球卫星导航系统、区域卫星导航系统、广域增强系统,以及星基增强系统。可以申请开通RTX功能,满足测量作业单机厘米级精度要求。多线程:接收机可同时记录8线程静态数据,每个线程可独立设置站点名、采样间隔、记录时长、数据格式。



    第三代倾斜测量技术


    对倾斜测量技术的持续研发,让这项技术变得更加成熟而简单。S9II内置高灵敏度电子气泡,应用独特的多点倾斜测量算法,在测量时无需校准既能获得精准数据,进一步提高了作业效率。



    智能测量新体验


    搭载Linux智能操作系统,支持第二代WebUI,带来更多智能体验。内置全频段网络模块,支持移动、联通、电信的2/3/4G信号,真正做到全网通,数据传输更有保障,为智能操控提供快速体验。

    避免串频:支持电台信道质量检测,避免串频。





    全行业解决方案


    SurPad4.0不仅仅是一次简单的版本升级,而是对于测量的重新思考。提供覆盖全行业整个工程生命周期的测量解决方案,带来质的飞跃。可应用于国土、测绘、水利水电、工程施工、市政建设、地下管线等多个行业,涉及道路测量、电力测量、水利工程测量、大地测量、地形测图、管线测量、施工放样、地籍测量等。





S9 Ⅱ 技术参数

S9 Ⅱ ATLAS

S9 Ⅱ AL

S9 Ⅱ PRO

接收机特性

卫星跟踪

BeiDou:B1/ B2/ B3

GPS:L1CA/ L2E/ L2C/ L5

GLONASS:L1CA/ L2CA/ L3CA

Galileo:E1/ E5A/ E5B/ E5AltBOC/ E6

IRNSS:L5

QZSS:L1CA/ L1SAIF/ L1C/ L2C/ L5/ LEX

SBAS :L1CA/ L5

星站差分

中国精度*

中国精度*

Trimble RTX*

通道数

394通道

394通道

336通道

星链续航

全系标配

操作系统

Linux操作系统,具有WebUI功能

初始化时间

<10s

数据输出速率

标配 5Hz,最高 50Hz

初始化可靠性

>99.99%

接收机外观

外 观

人体工学圆形设计

按 键

电源键

指示灯

卫星,数据链信号,电量、蓝牙

性能指标

静态精度



平面:±(2.5mm+1ppm ) RMS

高程:±(5mm+1ppm) RMS

RTK精度



平面:±(8mm +1ppm) RMS

高程:±(15mm+1ppm) RMS

星站差分精度

平面:5cm

平面:5cm

平面:4cm

高程:10cm

高程:10cm

高程:8cm

电气化参数

主机功耗

3.0W

电池容量

3400mAh*2,7.2V,支持热切换

工作时间

15h(静态模式);12h(移动站模式)

电源外接

支持;普通充电宝可充电

电子气泡

支持

物理特性

尺 寸

156mm*76mm

重 量

1.2kg

材 质

镁合金外壳

工作温度

- 30℃~+60℃

存储温度

- 40℃~+80℃

湿 度

抗100%冷凝

防水防尘

IP67级(防30分钟水下1米浸泡)

冲击震动

抗2米随杆跌落(硬木地面)

静态存储

存储格式

Dat/Rinex

存储空间

标配8G芯片式存储,可自定容量

存储方式

可同时存储两种格式数据

下载方式

支持USB下载和Web网页下载

通讯

I/O接口



1个七针LEMO数据口:USB数据下载,U盘升级功能

1个五针LEMO接口:可外接输出输入,外接供电

1个TNC电台接口

差分格式

RTCM2.X、RTCM3.X、CMR、CMR+、SCMRX

电 台



外置发射:5W/35W(可调)



内置功率:0.5W/1W可调



频率:410- 470MHz



协议:TrimTalk,TrimMarkⅢ,SOUTH,PCC-GMSK,PCC-EOT,Geotalk,Hi-Target,SATEL

WiFi/蓝牙

802.11 b/g,内置 V2.0 Class2 /V4.1 LE

惯导测量

补偿精度

8nm+0.3mm/°tilt(30°以内<2cm)

补偿角度

0-70°

惯导更新率

200Hz

数据输出

输出格式

NMEA 0183、PJK平面坐标、二进制码

输出方式

蓝牙/WiFi/RS232/电台/网络

内置网页

查询功能

可以查询所有接收机信息

设置功能

支持Web 网页功能,无需手簿也可以设置工作模式,设置系统参数、蓝牙、 WiFi 输出、启动基准站、下载静态数据、固件升级

远程服务

远程升级、智能云服务





P9Ⅱ 工业安卓手簿

硬件规格

尺寸

长194.0mm 宽90mm 厚39.5mm

重量

570g (含电池)

处理器

高通骁龙210,4核1.1GHz

RAM

1GB高速DDR3(高配版 2GB)

内存

8GB板载存储(高配版 16GB)

外部存储

最大支持128GB SD扩展

屏幕

4.3英寸,Blanview TFT半透半反屏,480×800 WVGA分辨率

电池

可拆卸锂电池3400mAh, 7.2V, 24.48Wh,工作时间超10小时

按键

全数字字母多功能物理键盘

使用环境

防护等级

IP67

温度

操作温度:-30℃到+60℃

存储温度:-40℃到+80℃

湿度

5%-95%非冷凝

抗跌落

可承受1.5米随杆跌落(混凝土硬地)

数据通讯

WiFi

802.11b/g/n 无线WLAN

蓝牙

蓝牙2.1/蓝牙4.1 LE双模

移动网络

4G LTE, CAT 4 (max 150 Mbps DL and 50 Mbps UL)

支持的频段:

LTE FDD: B1/B3/B5/B8

LTE TDD: B38/B39/B40/B41

TD-SCDMA: B34/B39

WCDMA: B1/B8

CDMA: BC0

GSM: 900/1800MHz

操作系统

Android 5.1(高配版 Android 7.1)
